Как настроить триколор тв самостоятельно

Установка антенны

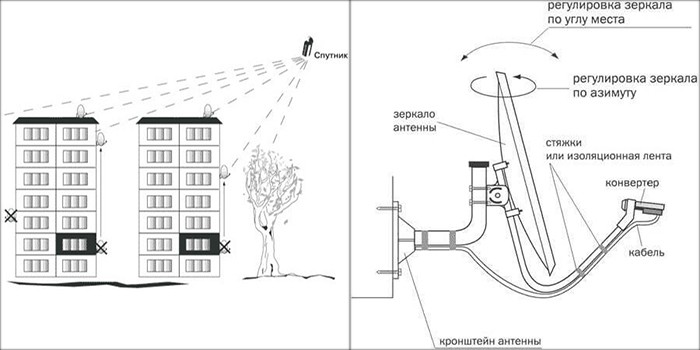

Работа начинается со сборки и крепления конструкции, основным критерием выбора места для фиксации является беспрепятственный путь сигнала от спутника к приёмнику «Триколор ТВ». Но также есть и другие не менее важные факторы установки, такие как:

Прозрачная поверхность также является препятствием передачи сигнала (то есть прятать конструкцию за стеклом не самая лучшая идея).
Учтите то, что чем короче кабель от антенны до ресивера, тем лучше качество ТВ.
А также нежелательное размещение возле водостока, во избежание попадания влаги.
Берём во внимание и стену (несущая или капитальная), на которую будем крепить конструкцию и подбираем нужные крепёжные инструменты.

Примечание. Если ситуация не позволяет установить тарелку ближе 100 м к телевизору, покупайте отдельно усилитель!

Сборка и крепление

ВАЖНО. Перед тем как начать сборку, внимательно изучите комплектную документацию и проверьте, какой у вас комплект «Триколор ТВ» — «Центр» или «Сибирь». . Крепим конвертер выходами вниз, во избежание попадания влаги

Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм

Крепим конвертер выходами вниз, во избежание попадания влаги. Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм.

После этого готовый кабель надёжно вкручиваем в F-разъём конвертера спутниковой антенны, изолентой или «стяжками» крепим кабель к держателю, закрепляем понадёжнее, чтобы наш кабель не боялся никаких погодных условий, протягиваем в дугу держателя для надёжности. Фиксируем тарелку в кронштейн и крепим конструкцию с условием, что тарелка смотрит на юг, не забывая о факторах, перечисленных выше.

ВНИМАНИЕ. Болты крепления антенны к кронштейну не стоит затягивать, так как в будущем нас ещё ждёт регулировка тарелки спутникового телевидения «Триколор ТВ». . Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора

Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора.

Подключение антенны к телевизору

Как только закрепили саму спутниковую антенну, так же зачищаем другой конец кабеля и присоединяем к ресиверу (не забывая о важном факторе длины, упомянутом выше). Следующим шагом идёт один из двух вариантов подключения ресивера к телевизору:

1. Высокочастотное подключение. ПВХ-кабелем протягиваем подключение от ресивера (разъём RF Out) к телевизору (вход для антенного кабеля). Запитываем от электросети, включаем соответственной кнопкой Power на корпусе ресивера. За появлением надписи Boot следует номер канала. Включаем телеприёмник и запускаем поиск каналов. Если он находит всего один канал без сигнала, значит, ошибок в подключении ресивера нет.
2. Низкочастотное подключение. Производим присоединение AV-кабелем (в народе называют «тюльпанами») или Scart-кабелем (широкий многозубчатый разъём). Подключаем ресивер к электросети и включаем тумблер питания. Ждём, когда загорится номер канала после засвеченной надписи Boot. На пульте управления телевизором находим кнопку A/V (Audio/Video) и запускаем режим видео. Если в итоге получили пустой канал без сигнала, настройка ресивера закончена.

Следующим шагом смотрим на силу и качество сигнала, принимаемого ресивером со спутника. Нажимаем на пульте телевизора любой канал. Мы видим номер канала, передачу и время, которые получили со спутника. Так как настройка каналов у нас ещё впереди, телевизор покажет нам пустой экран.

Установка оборудования

Является первым этапом и состоит из двух важных частей – установки тарелки с антенной и проводки всех кабелей от одного пункта системы к другому.

Антенна и тарелка

Антенна и тарелка от ТриколорТВ поставляется вместе с четкой инструкцией, как именно нужно устанавливать и монтировать их. Есть и дополнительные правила, соблюдая которые, вы обеспечите себе надежный и высокий уровень сигнала практически сразу же после установки:

1. Обязательно соблюдайте наклон, прописанный для вашего региона – от этого будет зависеть, поймает антенна спутниковый сигнал или нет.
2. Тарелка должна находиться вне помещения – устанавливать на лоджиях и застекленных балконах не рекомендуется, так как стекло будет создавать помехи.
3. Между антенной и спутником не должно быть дополнительных препятствий в виде других домов, зеленых насаждений или любых строительных конструкций, способных прервать передачу.
4. Обязательно нужно убедиться, что тарелка и антенна не устанавливаются под крышу (скат) или желоб для дождя. Так вы избежите повреждения оборудования во время непогоды.
5. Вся конструкция должна «смотреть» на юг.
6. Приемник рекомендуется ставить как можно ближе к антенне. Допустимый радиус равняется ста метрам, однако, чем ближе, тем сильнее и качественнее будет сигнал.

При сборе антенны и установке тарелки нужно также соблюдать несколько рекомендаций от ТриколорТВ:

1. На оборудовании есть конвертер (см. инструкцию). Его ни в коем случае нельзя устанавливать вниз разъемом, поскольку это одно из мест, куда спокойно попадает влага во время дождя. Сигнал при этом упадет, а оборудование может и вовсе выйти из строя.
2. Кронштейн-держатель для тарелки следует крепить как можно прочнее, особенно, если вы устанавливаете оборудование на ветреную сторону.
3. Попервой не затягивайте гайки на кронштейне до конца при креплении тарелки – вам еще понадобится ее поворачивать, чтобы ловить сигнал, так что не фиксируйте сразу.
4. Разъемы на кабель следует прикручивать, предварительно зачистив его с двух сторон примерно на 1.5 см.

Проводка кабеля

Провести кабель после всех манипуляций, дело несложное. Схема выглядит просто:

1. Один кабель соединяет антенну и приемник.
2. Второй кабель соединяет приемник и телевизор (если у вас не вай-фай передача).

Важным моментом является закрепление одной стороны кабеля у тарелки и антенны – делать это лучше всего изолентой, чтобы не повредить крепления чем-нибудь другим. Чаще всего именно из-за хлипко присоединенного кабеля у пользователей может пропадать сигнал.

Как проверить сигнал спутника

Следует учесть, что спутников вокруг земли достаточно много, и их положение постоянно меняется. Настроиться на нужный поможет интернет, там отображается, какие спутники находятся над данной местностью. В конце их названия обычно стоит индекс – 9W или 36Е. этот показатель указывает на долготу, над которой расположен спутник.

Чтобы не было помех при просмотре ТВ, для установки антенны следует выбирать светлое место, поблизости не должно быть высоких деревьев и домов.

Чтобы проверить, подойдет ли данный спутник под вашу антенну, можно скачать специальную программу, которая поможет рассчитать угол наклона антенны. Если нет возможности воспользоваться интернетом, поможет компас и информация об азимуте для определенного спутника.

Следует также учесть, что на уровень сигнала влияет погода, необходимость обновления ПО, изменение частоты приема сигнала и пр.

Если на телевизоре исчезли все каналы, необходимо провести проверку:

1. Найти на пульте кнопку «i», и нажать на нее два раза.
2. После на дисплее должно появиться две шкалы, одна показывает уровень сигнала, а вторая – качество приема. Нормальное их значение не более 70-75%.

Если показатель превышает норму, значит, проблема в приеме спутникового вещания, а при слабом сигнале – в положении антенны.

При самостоятельной установке спутниковой антенны очень часто пользователи не проверяют уровень сигнала, а это приводит к низкому качеству просмотра ТВ. Чтобы правильно расположить тарелку, необходимо:

1. Установить тарелку в месте, где нет никаких препятствий.
2. Правильно выстроить азимут – угол между антенной и севером.
3. Правильно установить прибор – угол наклона также влияет на качество приема сигнала. Угол офсетного наклона может быть не строго вертикальным, для повышения качества просмотра, тарелку можно наклонять.

Если установку выполняет опытный мастер, то он использует профессиональное оборудование, позволяющее быстро и точно определять уровень сигнала.

Как настроить антенну

Перед тем как запускать и настраивать ресивер  Триколор ТВ, вам нужно будет установить и настроить спутниковую тарелку. Это довольно непростое занятие, но к счастью у вас есть подробная инструкция, как самостоятельно настроить антенну Триколор ТВ.

Устанавливая антенну, вам следует направить её на спутник Eutelsat 36A / 36B. Вы можете вычислить его местоположение, используя обычный компас или даже по солнцу, однако куда проще будет воспользоваться приложением “ Satellite Antenna Alignment”. В нём вам нужно будет сделать следующее:

1. Для начала откройте вверху вкладку “Углы поворота антенны”.
2. Справа укажите свои координаты.
3. В списке слева найдите наш спутник (Eutelsat 36A / 36B)
4. Используя азимут (угол между севером и спутником) и угол места вы уже можете настроить свою антенну на нужное положение.
5. Если же у вас нет прибора для определения географического направления или вы не умеете ими пользоваться, запишите азимут спутника и откройте вкладку “Азимут на солнце”.
6. Здесь вам нужно указать ваши координаты, высоту над уровнем моря и текущую дату.
7. После этого вам нужно найти азимут, который будет по значению как можно ближе к тому, который вы записали до этого.
8. Рядом с ним будет указана дата и время, в это время (не забудьте про часовые пояса) вам нужно направить тарелку точно на солнце, так как именно там и будет спутник.
9. Если у вас оффсетная антенна, то её угол наклона может слегка отличаться; чтобы рассчитать его более точно перейдите во вкладку “Оффсетная антенна”.

Устанавливая антенну, учтите, что для комфортной работы между ней и спутником недолжно быть никаких препятствий (домов, деревьев и т.д.).

Но настройка Триколор на спутник это ещё не всё. После того как вы установите и подключите антенну, вам ещё предстоит её настроить, но сделать это довольно просто.

1. Для начала соедините ресивер и телевизор, при помощи шнура HDMI или RCA.
2. Затем подключите его к тарелке.
3. Только после этого подключайте к электросети.
4. Запустите ресивер и включите телевизор.
5. Затем вам нужно найти видеовход, к которому он подключен; для этого на пульте от телевизора нажмите на кнопку “Source” (на ней нарисована стрелка пересекающая квадрат) и укажите нужный.
6. После этого перед вами появится надпись “Нет сигнала”.
7. На пульте управления ресивером нажмите “Меню”, затем выберите пункт “Настройка”.
8. Выберите вариант “Ручной поиск”.
9. После этого вам нужно постепенно менять направление спутниковой антенны, следя за показателями шкалы качества сигнала на экране телевизора.

После этого произойдёт одно из двух: либо ваш ресивер уже настроен и вы можете приступать к просмотру, либо нет, и тогда вам не остаётся ничего кроме как настроить Триколор ТВ самостоятельно.

Правильно устанавливаем антенну

Если произвести неправильную установку тарелки, то поиск сигнала будет бесполезным делом. Современные технологии находятся на довольно высоком уровне, но все равно сигнал не способен преодолеть значительные предметы. Поэтому, чтобы настройка спутниковой антенны Триколор прошла без сложностей, на пути сигнала:

• не должно быть крупных построек, способных оказать влияние на прием сигнала;
• радиовышек, они способны организовывать помехи;
• других объектов, которые могут воздействовать на качество сигнала.

Регулировка и установка тарелки Триколор

Продумайте защиту оборудования от влаги, дождя, поскольку может быть нанесен существенный вред. Также спутниковую тарелку нужно расположить в легкодоступном месте. Часто требуется убрать мусор и зимой наледь.

Ряд нюансов, которые необходимо учитывать в процессе настройки

Прежде чем разбираться, как самостоятельно настроить оборудование, нужно уделить внимание следующим нюансам:

Ловить сигнал исключительно в хорошую погоду. Дождь, снег, сильный ветер, не способствуют получению требуемого результата. Более того, только усложняют процесс.
Всегда тарелки Триколор ТВ устанавливаются на южной стороне здания, направление 36 градусов восточной долготы

Чтобы было проще ориентироваться, обратите внимание, где располагается солнце в полдень. Однако у жителей Сибири совершенно другие ориентиры

На этой территории задействуют иной спутник, но направление в сторону экватора остается прежним.
Обязательно примерно выставьте азимут и угол наклона антенны, исходя из данных в таблице ниже.

Данные азимута для ближайшего города

Существенно упрощает настройку прибор SatFinder. Именно его необходимо приобрести тем пользователям, которым интересно, как настроить тарелку Триколор ТВ на спутник самостоятельно. Устройство подсоединяется к антенне, после чего оно будет подавать звуковые сигналы о правильности действий. Однако многие пользователи спокойно настраивают Триколор ТВ самостоятельно.

Настройка антены на спутники Триколор

Для настройки антенны на частоты каналов Триколор нужно целиться на спутник Eutelsat 36A / 36B 36° восточной долготы.

Чтобы правильно установить и настроить антенну, нужно знать, в каком направлении находится нужный спутник. Это можно сделать при помощи компаса, солнца, GPS навигатора, или просто по другим тарелкам вашего размера. Или можно воспользоваться специальной программой «Satellite Antenna Alignment».

Обязательно проследите, чтобы по направлению к спутнику не было высотных домов, больших деревьев или чего-то такого, что перекрывало бы тарелку.

Если используете компас, или другие навигационные способы, определите азимут на спутники EUTELSAT 36C и 36B, 36 градусов восточной долготы и направьте тарелку под нужный угол.

Программа, которую я упомянул, поможет узнать азимут и необходимый угол места для установки и настройки спутниковой антенны на любой спутник в вашей точке приема. Настройки программы сохраняются, поэтому в будущем можно будет пользоваться ею сразу — она запоминает ваше географическое положение.

Обозначение	Значение
N	Северная широта
S	Южная широта
W	Западная долгота
E	Восточная долгота

После того, как вы введете координаты вашего местоположения, слева в таблице увидите углы для расчета азимута и подъема антенны для всех спутников одновременно.

Если при подсчетах получается отрицательное значение подъема антенны (угла места), то спутник находится вне зоны досягаемости (за горизонтом).

Если вам нечем определить географическое направление, в программе предусмотрена возможность определить азимут по солнцу. Для этого:

• Задаете свои координаты
• Для расчетов выбрать высоту над уровнем моря — 0 м.
• Выбрать дату

И всё. Теперь смотрим на данные в таблице. Ищем там значение азимута, максимально близкое к значению азимута на спутник. Смотрим какая дата и время соответствуют этому азимуту и в это время направляем антенну на солнце, т.к. спутник в это время находится именно там. Угол места спутника и солнца может не совпадать. Если это случится, то солнечное излучение может на пару дней «забивать» сигнал.

Красной полосой обозначено направление на спутник. Желтым цветом обозначен световой день.

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Для определения местоположения спутников EUTELSAT 36C и 36B введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места.

Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.

После определения углов, нужно будет собрать и установить тарелку Триколор ТВ по инструкции. Закрепите конвертор, установите на кронштейн. Кабелем с сопротивлением в 75 Ом прдключите антенну к ресиверу

Внимание! Ресивер в это время должен быть отключен!

Включать его нужно только после того, как все работы были сделаны. После включения вас будет приветствовать надпись «Нет сигнала». Чтобы начать настройку, нажмите Меню — Настройка — Ручной поиск. Настраивать нужно по индикатору качества сигнала.

После этого надо настроить антенну. Плоскость антенны надо перемещать по углу подъема с шагом в 3 градуса от  положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях. При этом надо вращать её по азимуту на кронштейне в диапазоне двадцати градусов от направления на спутник, которое мы определили ранее.

Обратите внимание! Перемещение и вращение нужно делать по очереди: сначала менять угол места, а потом медленно вращать тарелку, чтобы не пропустить направление на спутник. Ошибка в 2-2.5 градусов может всё испортить

Когда на телевизоре появится изображение — определите максимальный уровень сигнала и затяните гайки потуже.

Если каналы в ресивере уже прописаны, то можете наслаждаться просмотром. Если нет — надо еще настроить и ресивер.

Ошибки монтажа и подключения

1

На самом начальном этапе не ошибитесь с крепежом траверсы для размещения конвертеров. Она должна быть установлена под кронштейн, а не сверху него.

В противном случае возникнут большие проблемы с поиском сигнала даже на центральной головке. Виновата будет именно неправильная фокусировка.

2

Проходные розетки это первый враг спутникового телевидения. От таких девайсов, сигнала вообще может и не быть.

Поэтому применять можно только оконечные. Часто они идут в паре с телевизионными.

3

Их можно применять только для аналогового телевидения. Спутниковое TV не должно иметь никаких разветвителей. Дело в том, что трансляция каналов обычно происходит на двух поляризациях.

И разветвитель не в силах одновременно пропустить их через себя. В итоге часть каналов на каком-то телевизоре просто будет отсутствовать.

4

Любое соединение это потеря качества сигнала, в том числе и на казалось бы удобных розетках.

Особо следите за тем, чтобы отсутствовали соединения в местах высокой влажности – чердачные помещения. В плохую погоду сигнал из-за этого вообще будет пропадать.

5

Не покупайте китайский кабель сомнительного производства. От качества кабеля может зависеть почти половина уровня того сигнала, который доходит от тарелки до ресивера.

6

Никогда не обматывайте дайсек в полиэтиленовый пакет. Даже если это и спасет от прямых капель дождя, то внутри со временем все равно образуется конденсат.

И именно он станет причиной выхода из строя коммутатора, которому обязательно требуется вентиляция и сообщение с воздухом. Самый простой и дешевый вариант — пустая пластиковая бутылка, тоже не особо спасает.

Поэтому лучше всего, рядом с тарелкой разместить влагозащищенную коробку и установить коммутатор в нее.

7

Также не обматывайте изолентой F коннекторы. Такая изоляция плохо помогает от ржавчины, и только ухудшает ситуацию, так как влага рано или поздно все равно проникает под изоленту.

И вместо того, чтобы постепенно испариться или скатиться с поверхности разъема, она на нем задерживается и ускоряет процесс коррозии в несколько раз. Еще не забывайте одевать изолирующий колпачок на свободный порт Diseqc.

Источники — https://cable.ru, Кабель.РФ

Как собрать мультифид

Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.

Маленькое одевается на собранную с пластиком трубку.

Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.

На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.

Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.

Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.

Собственно, как и летают по горизонту сами спутники.

Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.

А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.

После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.

Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.

Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.

После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.

Каждый конец подписываете от какой именно головки он идет.

Если у вас дайсек, выходной кабель будет один.

Настройка каналов

Когда сигнал спутника настроен, включение ресивера вызывает мастер установки. Этой программой предлагается пошаговая настройка (выбор предпочтительного языка меню и перечень каналов). Перемещение по пунктам осуществляется при помощи кнопок громкости, а нажимая кнопку «ОК» на пульте, достаточно просто ввести базовые настройки.

Мастер установки в автоматическом режиме ищет и отображает все доступные каналы телевидения и радио, отображая их на экране. При этом также виден уровень сигнала каждого канала вещания. Весь найденный перечень по окончании поисков будет сохранен в памяти приемника и станет доступен для просмотра.

Последующие включения ресивера будут проходить уже в режиме просмотра

Чтобы вывести список каналов, достаточно нажать «ОК».
Отдельное внимание стоит уделить обновлению программного обеспечения Триколор ТВ. Каждый год, и 2017 не стал исключением, выходит новая версия программного обеспечения для цифрового телевидения Триколор ТВ

Обновленный вариант хорош тем, что он:

• очищен от недостатков прошлых версий;
• имеет дополненный перечень каналов;
• отличается большим выбором опций.

Чтобы запустить обновление программного обеспечения, нужно выключить приемник из сети, затем заново запустить его работу. Как только ресивер будет включен, на экране телевизора появится информационный баннер с предложением запустить обновление программы. Нужно нажать «ОК», после чего пойдет процесс, в течение которого приемник должен быть включен! По завершении установки, ресивер перезапустит работу.
Если выполнение всех описанных процедур не привело к успешному результату, стоит обратиться за помощью к представителю компании. Помощь мастера в данном случае позволит сэкономить время и нервы. Самостоятельное вмешательство в структуру антенны может привести к поломке.

Прихожая и коридор

Соединяем телевизор и ресивер

Подключение «Триколор ТВ» самостоятельно предполагает операцию подсоединения ресивера к телевизору. Для этого блок питания ресивера вставляется в сеть, производится включение тумблером на задней панели. Если появилась надпись «boot», то прибор включен правильно, если же показывается время, то ресивер нужно вывести из ждущего режима с пульта.

Тип подключения ресиверов зависит от модели. К примеру, модели 5000, 5001,7300 (GS/DRS/DRE) могут подключаться на высокой частоте посредством антенного кабеля в разъем «RF out». После этого пультом от телевизора нужно выбрать канал, на котором будет демонстрироваться «Триколор ТВ», войти в меню самого телевизора и запустить поиск. Если все сделано правильно, телевизор найдет канал сам. Переключать каналы в это время нельзя!

Настройка ресивера «Триколор ТВ» самостоятельно возможна и для низких частот вышеуказанных моделей приемников. Здесь используются «колокольчики» или разъем типа «Скарт», а на пульте телевизора выбирается кнопка для перехода в режим для просмотра видео (A/V). Отметим, что подключение по низким частотам предопределено для таких моделей, как GS (8300, 8300M или 8300N) с помощью тех же разъемов. После подключения на экране должна появиться надпись «Нет сигнала» или меню настройки ресивера (если канал не запрограммирован). Это означает, что аппаратура собрана правильно. Если же на экране есть другая информация, то нужно искать ошибки в сборке системы.
